Sunt utilizate ca echipamente de protectie la presiune si vacuum. Se disting:
- Supape de respiratie cu disc standard (palet cu incarcare prin greutate sau prin arc) cu deschidere proportionala , descarca debitul pe un interval de crestere a presiunii de pana la 40%
- Supape de respiratie cu disc full-lift, cu descarcare in intervalul ( presiune setata...presiune setata+10%) pana la deschidere completa. Valoarea setata se stabileste la 10% sub valoarea presiunii maxime admisibile.
Controlul presiunii reprezinta o corelare de mare precizie intre dimensiunile paletului (diametru si inaltime) si scaun. Prin alegerea unei dimensionari corecte, ,, tehnologia 10%’’ permite o setare a presiunii la doar 10% sub limita maxima admisa. Pentru rezervoare echipate cu supape de emergenta, supapa de respiratie se va seta sub valoarea presiunii de deschidere a supapei de emergenta. Valva de respiratie se deschide complet similar unei supape de siguranta uzuale, dar la modificari minime ale presiunii.
Pentru aplicatii cu temperaturi mult sub limita de inghet, se utilizeaza valvele cu diafragma. Valvele de respiratie end-of-line permit vehicularea unor debite mari de vapori in conditiile unei caderi de presiune nesemnificative.

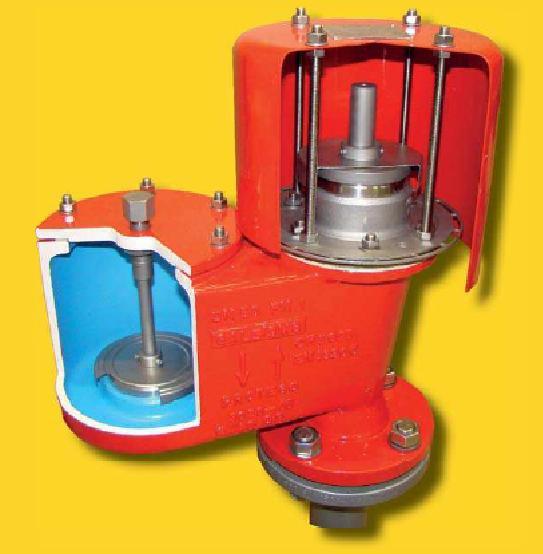

Valvele de respiratie se utilizeaza pentru ventilarea rezervoarelor sau a altor echipamente, atunci cand valoarea de vacuum sau de presiune, depaseste o limita maxima admisibila. Gama PROTEGO ofera supape de respiratie pentru presiune, supape de respiratie pentru vacuum si varianta combinata de respiratie pentru presiune/vacuum.
Valvele de respiratie pilot sunt utilizate in cazul cand aplicatia cere o curba de raspuns speciala sau cand se solicita ca valva sa ramana inchisa pana la o anumita valoare a presiunii.Valvele de respiratie rapide echipeaza rezervoarele aflate pe nave maritime.
Conform standardului API 2000 editia 6/ ISO 28300, criteriile care stau la baza dimensionarii supapelor end-of-line sunt:
- Dimensiunile rezervorului (diametru si inaltime)
- Pozitionarea si constructia rezervorului (izolat sau neizolat)
- Debitele de pompare (incarcare si descarcare)Latitudinea geografica la care este amplasat rezervorul
- Temperatura medie ambientala a locatiei de amplasament a rezervorului
